DL400E Event Logger
8 kanaals
Spannigsloos Contact - Puls
8 kanaals
Spannigsloos Contact - Puls

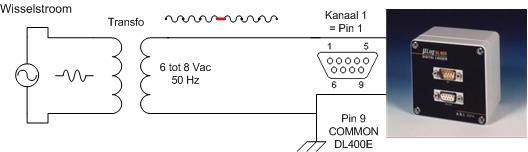

Speciale Toepassing DL400E :
Detectie van SpanningsDips : Missing Pulses bij Wisselstroom
© Copyright: DataLog.be 2007
De batterijgevoede DL400/E registreert Statuswijzigingen (Events) op de 8 digitale ingangen :
Opgaande Flank :
- Sluiten van een spanningsloos contact of
- Puls ( 2.5 à 24Vdc ) - voor hogere spanningen : gebruik een relais (spannigsloos contact)
Het exacte ogenblik wordt geregistreerd op 10 milliseconden nauwkeurig : dd/mm/jjjj uu:mm:ss:mmm
Tevens registratie van de tijdsduur sinds de vorige statuswijziging: ddd:uu:mm:ss:mmm
Neergaande Flank :
- Openen van een spanningsloos contact of
- Neergaande Flank Puls < 2.5Vdc
Het exacte ogenblik wordt geregistreerd op 10 milliseconden nauwkeurig : dd/mm/jjjj uu:mm:ss:mmm
Tevens registratie van de tijdsduur sinds de vorige statuswijziging: ddd:uu:mm:ss:mmm
Bij registratie van Opgaande Flank en Neergaande Flank wordt de Tijdsduur van de Puls of Contactsluiting geregistreerd in het formaat : ddd:uu:mm:ss:mmm
Het geheugen van 2000 Events ( 8000 in optie) wordt chronologisch opgevuld: géén aktiviteit = géén geheugenverbruik
Keuze uit registratie bij Opgaande Flank, Registratie bij Neergaande Flank of Beide. Individueel instelbaar per kanaal.
Opgelet : een Contactsluiting en een Contactopening = 2 Events
De 8 kanalen registreren totaal onafhankelijk van elkaar.
Stop bij vol geheugen of Cyclisch ( oudste waarden worden overschreven / FIFO )
Real-Time : Bij verbinding met PC : Statusvenster met de actuele metingen [ 11001011 ] ( Refresh rate : 1 sec )
Werkt op 3.6V Lithium batterij - eenvoudig vervangbaar. Batterij levensduur : 5 - 10 jaar
DL400/E kan op elk ogenblik uitgelezen worden zonder de lopende metingen te stoppen.

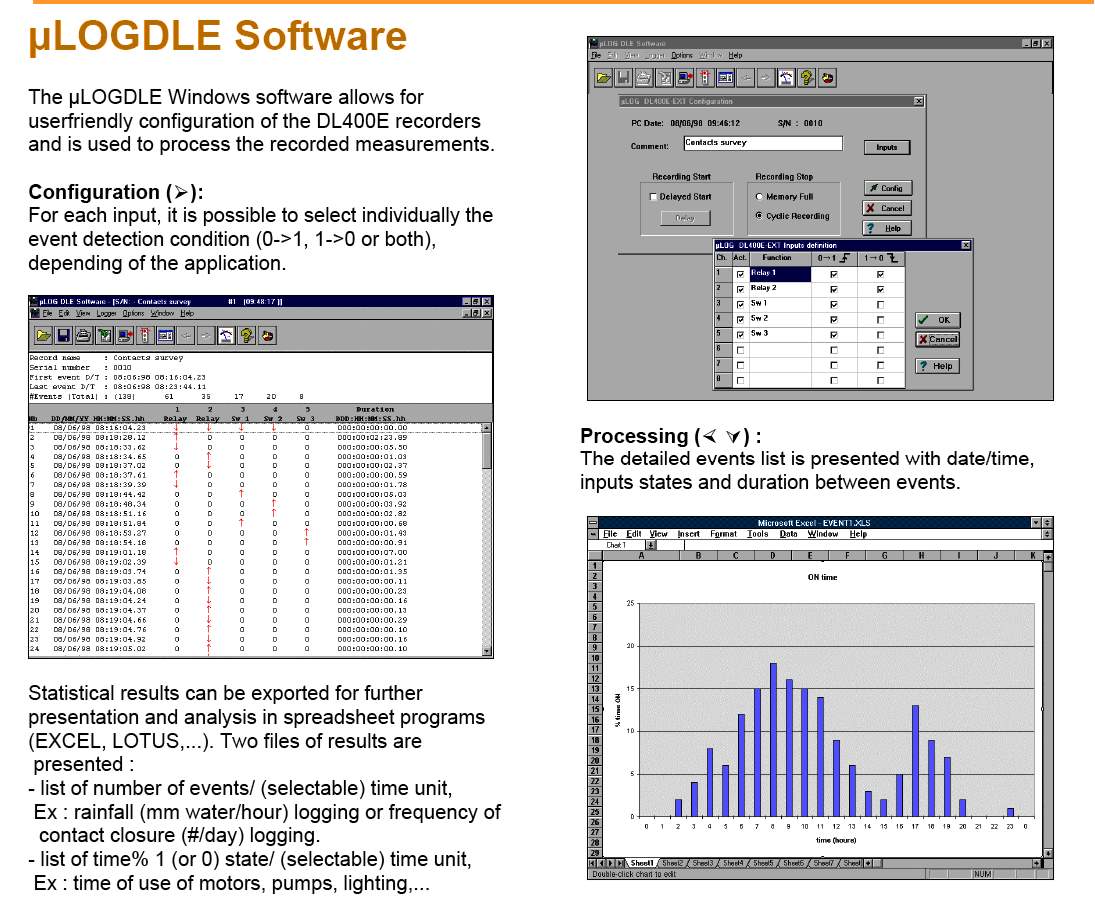

Meetbestand : Gehorodateerde lijst. De Status wijzigingen worden aangegeven met á en â (pijl omhoog/pijl omlaag)
Dubbelklikken op het scherm = Keuze van de kanalen : 1 tot max 8 tegelijk op het scherm.
Onbeperkte Data-Export naar Excel vanuit het DL400/E meetbestand (*.mlg ) :
- Gehorodateerde Excel Lijst
- Blokdiagrammen : %Tijd Open of Gesloten per tijdseenheid. Aantal contactsluitingen per tijdseenheid.
Traploos Instelbare Tijdseenheid ( bv 1 minuut / 1 uur / 12 uur / 1 dag /.... )
