iLOG LAN

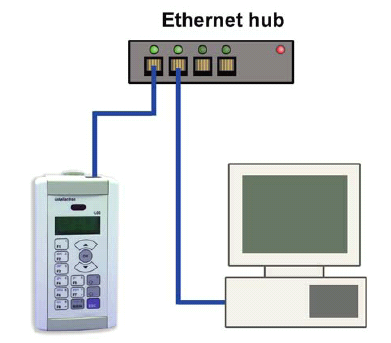

1. Rechtstreekse kabelaansluiting op LAN netwerk :
De iLOG LAN behoeft enkel een vast IP adres en een
Login & paswoord voor een (eventueel externe) mailserver
Twee ingebouwde FTP-servers voor datatransfer
Geïntegreerde Webserver voor Realtime View / Programmatie
Socket Application Commands voor communicatie met uw
eigen applicatie (Labview...)
2. Draadloze WiFi aansluiting op uw LAN netwerk
door middel van WiFi LAN Acces Point.
Handig om draadloos korte afstanden te overbruggen
De iLOG LAN behoeft enkel een vast IP adres en een
Login & paswoord voor een (eventueel externe) mailserver
Twee ingebouwde FTP-servers voor datatransfer
Geïntegreerde Webserver voor Realtime View / Programmatie
Socket Application Commands voor communicatie met uw
eigen applicatie (Labview...)
2. Draadloze WiFi aansluiting op uw LAN netwerk
door middel van WiFi LAN Acces Point.
Handig om draadloos korte afstanden te overbruggen
Opmerking : Alhoewel de datatransfer volledig transparant is, kan het in sommige gevallen ongewenst zijn om een toestel aan te sluiten op een (bedrijfs)netwerk. De iLOG EDM + modem + telefoonlijn of de iLOG GSM bieden dan een gepaste oplossing
3. Meerdere ILOG LAN's aangesloten op een HUB + GSM/GPRS ROUTER:
Vereist een Mobile Internet SIMkaart ( abonnement ca 8 € /maand )
De ILOG's sturen periodiek hun metingen via email door ( *.csv Exel bestand als bijlage)
Bij alarm : emailbericht + metingen
Voor consultatie van de verschillende Webservers over internet + SoAP Commands is echter
een Mobile Internet abonnement met vast IP adres vereist
Vereist een Mobile Internet SIMkaart ( abonnement ca 8 € /maand )
De ILOG's sturen periodiek hun metingen via email door ( *.csv Exel bestand als bijlage)
Bij alarm : emailbericht + metingen
Voor consultatie van de verschillende Webservers over internet + SoAP Commands is echter
een Mobile Internet abonnement met vast IP adres vereist
Aansluitmogelijkheden iLOG LAN
Datatransfer iLOG LAN
1. Periodieke Emails met Excel-bestand in bijlage
Op vaste tijdstippen stuurt de iLOG emails met in bijlage een *.csv bestand van de voorbije metingen naar maximaal 5 emailadressen
Bovenaan het bestand : identificatie van de logger, beschrijving van de kanalen
Onderaan : een gehorodateerde ALARM LIST
Na verzending kunnen de meetgegevens naar keuze gewist worden of als backup opgeslagen blijven in het (cyclisch) geheugen. Geheugencapaciteit : +40.000 keer alle kanalen.
Met de meegeleverde iLOG Transporter Software kan de iLOG ook lokaal uitgelezen worden met een Labtop of via de optionele IrDa infrarood poort.
Op vaste tijdstippen stuurt de iLOG emails met in bijlage een *.csv bestand van de voorbije metingen naar maximaal 5 emailadressen
Bovenaan het bestand : identificatie van de logger, beschrijving van de kanalen
Onderaan : een gehorodateerde ALARM LIST
Na verzending kunnen de meetgegevens naar keuze gewist worden of als backup opgeslagen blijven in het (cyclisch) geheugen. Geheugencapaciteit : +40.000 keer alle kanalen.
Met de meegeleverde iLOG Transporter Software kan de iLOG ook lokaal uitgelezen worden met een Labtop of via de optionele IrDa infrarood poort.
2. Twee geïntegreerde FTP-SERVERS
Op vaste tijdstippen kunnen 2 geïntegreerde FTP-servers de csv bestanden verzenden naar voorafbepaalde directories op het netwerk (servers, acquisitiesoftware, databases, pc's...)
Steeds de laatste metingen voorhanden...
Datatransfer kan via email en/of FTP
Op vaste tijdstippen kunnen 2 geïntegreerde FTP-servers de csv bestanden verzenden naar voorafbepaalde directories op het netwerk (servers, acquisitiesoftware, databases, pc's...)
Steeds de laatste metingen voorhanden...
Datatransfer kan via email en/of FTP
3. iBASE Concentrator Software (in Optie)
iBASE is een zeer krachtige Database Software die tientallen iLOGS kan beheren.
iBASE speurt continu op de mailservers naar berichten van zijn iLOG's en slaat de meetgegevens op in één database per toestel.
De geaccumuleerde meetgegevens worden gevisualiseerd in een "never-ending" inzoombare grafiek. Daarenboven kunnen de meetgegevens afkomstig van verschillende iLOG's grafisch weergegeven worden in slechts één grafiek ( max. 8 curves tegelijk ).
Het aantal grafische combinaties is quasi onbeperkt.
Met iBASE kan men verbinding maken met elke bereikbare iLOG, deze uitlezen en eventueel de programmatie wijzigen.
iBASE is een zeer krachtige Database Software die tientallen iLOGS kan beheren.
iBASE speurt continu op de mailservers naar berichten van zijn iLOG's en slaat de meetgegevens op in één database per toestel.
De geaccumuleerde meetgegevens worden gevisualiseerd in een "never-ending" inzoombare grafiek. Daarenboven kunnen de meetgegevens afkomstig van verschillende iLOG's grafisch weergegeven worden in slechts één grafiek ( max. 8 curves tegelijk ).
Het aantal grafische combinaties is quasi onbeperkt.
Met iBASE kan men verbinding maken met elke bereikbare iLOG, deze uitlezen en eventueel de programmatie wijzigen.

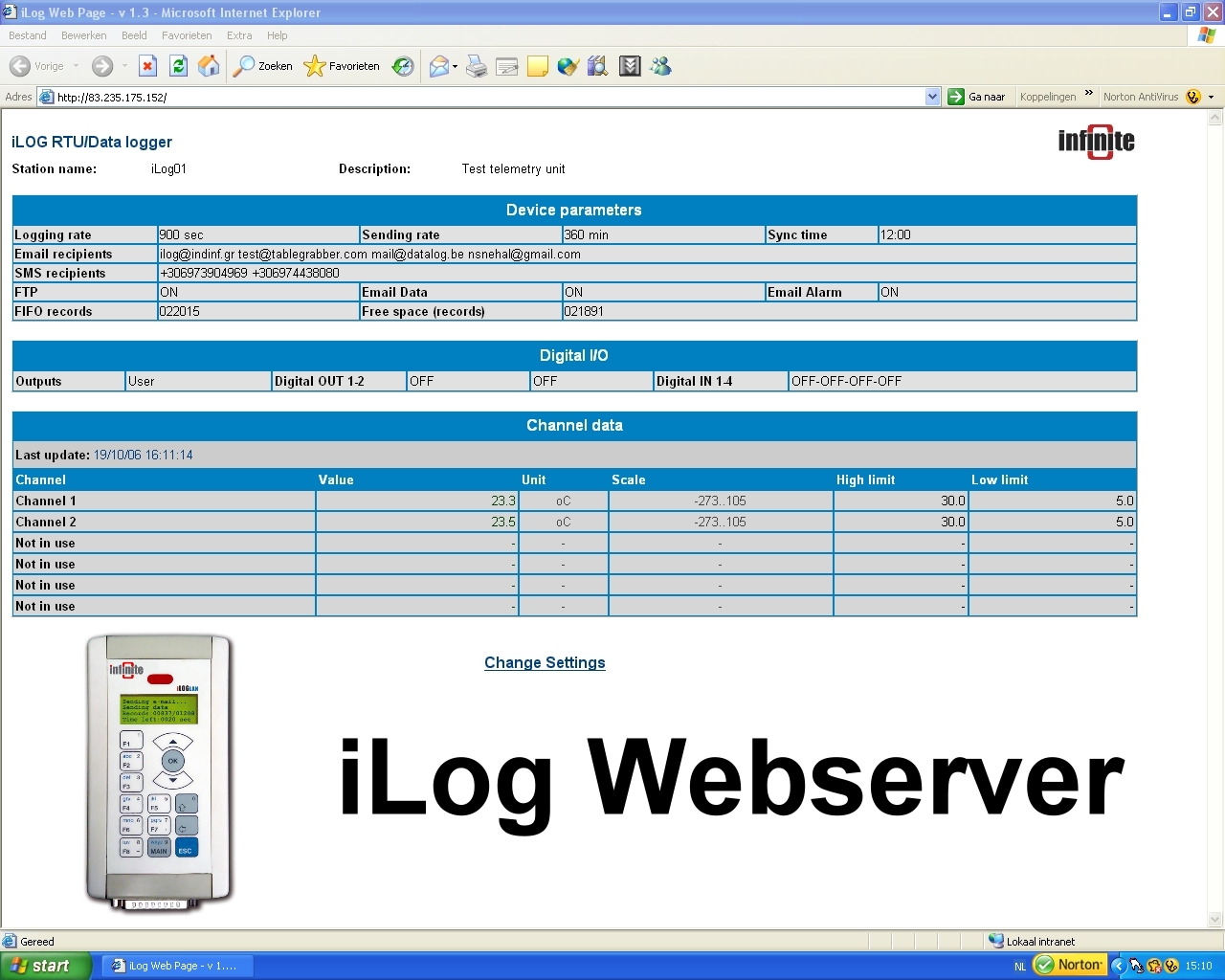

4. Real-Time Webserver
De Webserver van elke iLOG LAN is bereikbaar via zijn vast IP-adres.
Onderandere de real-time status van de digitale in- en uitgangen alsook de waarden van de
4 analoge kanalen + de stand van de 2 digitale totaaltellers worden weergegeven.
Met "Change Settings" kunnen bepaalde instellingen gewijzigd worden : Logging rate, email & sms recipiënten, Alarmdrempels... (normaal pasword protected)
<= Klik op de afbeelding voor de Realtime Buitentemperaturen in Thesaloniki, Griekenland
De Webserver van elke iLOG LAN is bereikbaar via zijn vast IP-adres.
Onderandere de real-time status van de digitale in- en uitgangen alsook de waarden van de
4 analoge kanalen + de stand van de 2 digitale totaaltellers worden weergegeven.
Met "Change Settings" kunnen bepaalde instellingen gewijzigd worden : Logging rate, email & sms recipiënten, Alarmdrempels... (normaal pasword protected)
<= Klik op de afbeelding voor de Realtime Buitentemperaturen in Thesaloniki, Griekenland
Programmatie - Alarm - Software
5. Uw eigen Software Applicatie
Met Socket APplication Commands kan U rechtstreeks vanuit uw eigen software applicatie
( Labview, SCADA enz.. ) communiceren met de iLOG toestellen: data ophalen of instellingen wijzigen. Zowel voor Real-Time metingen als voor het doorsturen van de meetbestanden via
FTP en/of Email.
SoAP Commands kunnen ook verstuurd worden via Hyperterminal
Lijst van SoAP Commands
Met Socket APplication Commands kan U rechtstreeks vanuit uw eigen software applicatie
( Labview, SCADA enz.. ) communiceren met de iLOG toestellen: data ophalen of instellingen wijzigen. Zowel voor Real-Time metingen als voor het doorsturen van de meetbestanden via
FTP en/of Email.
SoAP Commands kunnen ook verstuurd worden via Hyperterminal
Lijst van SoAP Commands
1. iLOG Toetsenbord en Display
Na het intikken van een pin-code krijgt men toegang tot het uitgebeide Programmatie Menu.
Alle instellingen kunnen hier manueel ingetoetst en in Real-Time uitgetest worden.
Dankzij enkele "fine-tuning" functies ( RAW Value conversieschalen, Offsets, conversiecurve...)
kunnen de aangesloten sensoren haarfijn afgeregeld worden.
Per analoog kanaal zijn 4 alarmdrempels instebaar - Alarm en Pré-Alarm - ( LL LH HL HH ) met regelbare Hysteresis en Alarmvertraging. Voor de digitale ingangen is er ook een alarmvertraging.
Aan elke Alarmtoestand kan een aktie gekoppeld worden : verzenden van Alarm-Email - met of zonder de meetgegevens - en/of het schakelen van èèn van beide digital output relais. SMS alarm en configuratie in optie (SMS-server)
2. iLOG Transporter Software
Door middel van een seriële kabelverbinding en een Labtob kan men de iLOG configureren en de data uitlezen met de bijgeleverde iLOG Transporter Software.
3. Instellingen vanop afstand wijzigen
Via de iBASE software, SoAP Commands en SMS kunnen de belangrijkste instellingen gewijzigd worden.
De Webserver laat - mits paswoord - bepertkte wijzigingen toe.
4. Aansluitingen van de sensoren :
Klik op de afbeelding voor de aansluitmogelijkheden van de SCT-04 iLOG I/O Interface en voedingsmodule
Na het intikken van een pin-code krijgt men toegang tot het uitgebeide Programmatie Menu.
Alle instellingen kunnen hier manueel ingetoetst en in Real-Time uitgetest worden.
Dankzij enkele "fine-tuning" functies ( RAW Value conversieschalen, Offsets, conversiecurve...)
kunnen de aangesloten sensoren haarfijn afgeregeld worden.
Per analoog kanaal zijn 4 alarmdrempels instebaar - Alarm en Pré-Alarm - ( LL LH HL HH ) met regelbare Hysteresis en Alarmvertraging. Voor de digitale ingangen is er ook een alarmvertraging.
Aan elke Alarmtoestand kan een aktie gekoppeld worden : verzenden van Alarm-Email - met of zonder de meetgegevens - en/of het schakelen van èèn van beide digital output relais. SMS alarm en configuratie in optie (SMS-server)
2. iLOG Transporter Software
Door middel van een seriële kabelverbinding en een Labtob kan men de iLOG configureren en de data uitlezen met de bijgeleverde iLOG Transporter Software.
3. Instellingen vanop afstand wijzigen
Via de iBASE software, SoAP Commands en SMS kunnen de belangrijkste instellingen gewijzigd worden.
De Webserver laat - mits paswoord - bepertkte wijzigingen toe.
4. Aansluitingen van de sensoren :
Klik op de afbeelding voor de aansluitmogelijkheden van de SCT-04 iLOG I/O Interface en voedingsmodule
Optionele Infraroodpoort boven display
5. iLOG's worden steeds geleverd met een individueel Calibratiecertificaat.
6. Via betalende Web-Aplicatie

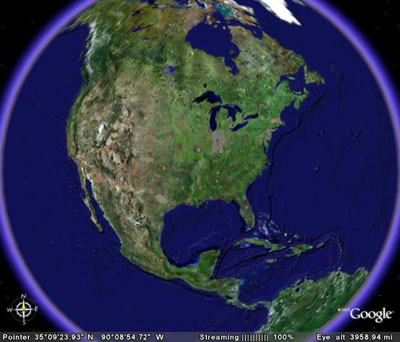

Gebaseerd op Google Earth
Contacteer ons voor meer info
Gebaseerd op Google Earth
Contacteer ons voor meer info
Extra I/O modules beschikbaar , dus extra tellers, digitale ingangen en analoge ingangen op elke iLOG
Optie: SMS - Alarm
ALARM & CONFIGURATIE via SMS
Naast de standaard LAN Netwerkverbinding voor het periodiek versturen van de meetgegevens kan er op de iLOG LAN een optionele GSM/SMS ALARMMODULE aangesloten worden :
- ALARM via SMS
- REAL-TIME metingen via SMS
- CONFIGURATIE wijzigen via SMS
Naast de standaard LAN Netwerkverbinding voor het periodiek versturen van de meetgegevens kan er op de iLOG LAN een optionele GSM/SMS ALARMMODULE aangesloten worden :
- ALARM via SMS
- REAL-TIME metingen via SMS
- CONFIGURATIE wijzigen via SMS
© Copyright: DataLog.be 2007
MEETGEGEVENS ONTVANGEN of WEBSERVER CONSULTEREN via eenvoudige SMS
SMS 0xxx : U ontvangt per kerende een SMS met de actuele meetgegevens
SMS 0yyy : De meetgegevens worden U dadelijk via Email of ftp verstuurd. Metingen in XLS formaat als bijlage
SMS 0zzz,x : REAL-TIME metingen : U ontvangt een email met het huidige IP adres ( Http://......) waar U de webserver gedurende x minuten kan consulteren via uw PC uitgerust met een GPRS Datakaart of compatibele mobiele telefoon .
SMS 0xxx : U ontvangt per kerende een SMS met de actuele meetgegevens
SMS 0yyy : De meetgegevens worden U dadelijk via Email of ftp verstuurd. Metingen in XLS formaat als bijlage
SMS 0zzz,x : REAL-TIME metingen : U ontvangt een email met het huidige IP adres ( Http://......) waar U de webserver gedurende x minuten kan consulteren via uw PC uitgerust met een GPRS Datakaart of compatibele mobiele telefoon .
© Copyright: DataLog.be 2007
|
klik op de afbeelding om te vergroten =>
- 4 Analoge Ingangen , uitbreidbaar naar 16 : Volt, mA, temperatuursensor
- 4 Digitale (Alarm) Ingangen, uitbreidbaar naar 16
- 2 Digitale Tellers* , uitbreidbaar naar...
- 2 Digitale Uitgangen (Relais), uitbreidbaar naar 8
- 4 Digitale (Alarm) Ingangen, uitbreidbaar naar 16
- 2 Digitale Tellers* , uitbreidbaar naar...
- 2 Digitale Uitgangen (Relais), uitbreidbaar naar 8
DataLog.be
Brusselsesteenweg 158
9300 Aalst, Belgium
Tel : +32 (0)473-325.882
Fax : +32 (0)53-708.308
mail@datalog.be
Brusselsesteenweg 158
9300 Aalst, Belgium
Tel : +32 (0)473-325.882
Fax : +32 (0)53-708.308
mail@datalog.be

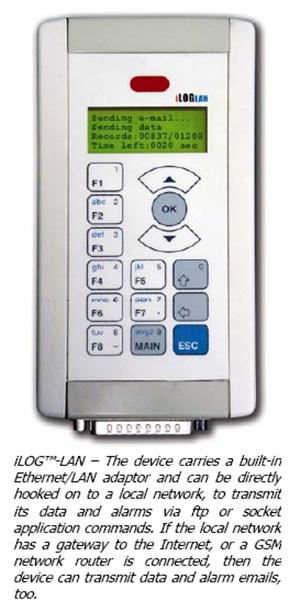

iLOG Plus LAN wordt - net als een "gewone Pc " - aangesloten op een (bedrijfs)netwerk en registreert de metingen .
Op ingestelde tijdstippen worden de metingen, in de vorm van Excel *.xls of *.csv bestanden, via email en/of FTP verstuurd naar maximaal 5 emailadressen of 2 FTP bestandsmappen op remote-Pc's.
In geval van Alarm worden Alarm-emails en/of 2 digitale outputs (relais) geactiveerd. Optioneel kunnen SMS berichten verstuurd worden. Via de ingebouwde Webserver kan men de metingen in real-time volgen.
De iLOG Plus LAN werkt volkomen autonoom. Bij eventuele spannigsuitval herstart het toestel automatisch.
Op ingestelde tijdstippen worden de metingen, in de vorm van Excel *.xls of *.csv bestanden, via email en/of FTP verstuurd naar maximaal 5 emailadressen of 2 FTP bestandsmappen op remote-Pc's.
In geval van Alarm worden Alarm-emails en/of 2 digitale outputs (relais) geactiveerd. Optioneel kunnen SMS berichten verstuurd worden. Via de ingebouwde Webserver kan men de metingen in real-time volgen.
De iLOG Plus LAN werkt volkomen autonoom. Bij eventuele spannigsuitval herstart het toestel automatisch.
