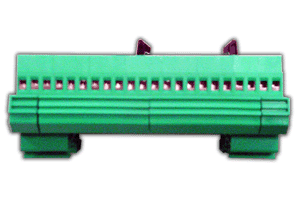

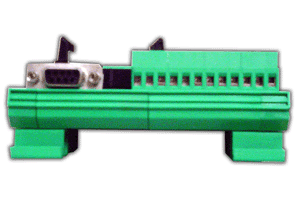

SCT-04 : I/O Interface
en voeding voor iLOG
en voeding voor iLOG
Rechtstreeks aansluitbare 2-draads digitale Temperatuurssensor
AD592 ( -25°C/+105°C )
Nauwkeurigheid : 0,15°C
Kabellengte van 2.5 of 5 meter,
verlengbaar tot maximaal 100 m.
AD592 ( -25°C/+105°C )
Nauwkeurigheid : 0,15°C
Kabellengte van 2.5 of 5 meter,
verlengbaar tot maximaal 100 m.

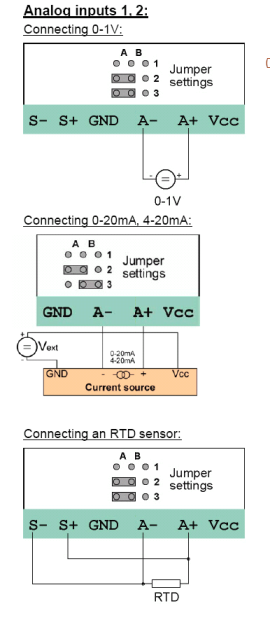

Op de analoge inputs AI1 & AI2 kunnen rechtstreeks "passieve" RTD sensors aangesloten worden.
RTD Sensors :
Pt100, Pt1000, Thermokoppels 2-,3- of 4draads,NTC, PTC, Diode, LDR...

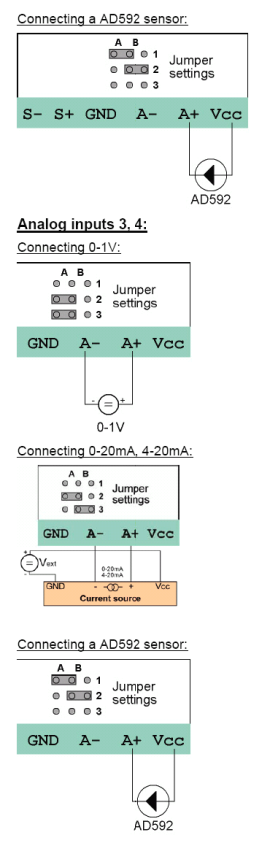

Op Anog Inputs AI3 en AI4 kunnen
ook rechtrstreeks 2-draads digitale Temperatuurssensoren aangesloten worden ( AD592: -25°C/+105°C )
Nauwkeurigheid : 0,15°C
Kabellengte van 2.5 of 5 meter,
verlengbaar tot maximaal 100 m.
ook rechtrstreeks 2-draads digitale Temperatuurssensoren aangesloten worden ( AD592: -25°C/+105°C )
Nauwkeurigheid : 0,15°C
Kabellengte van 2.5 of 5 meter,
verlengbaar tot maximaal 100 m.
Digital Inputs 3 en 4
( D.I.3 & D.I.4 )
kunnen als digitale tellers geconfigureerd worden:
Keuze uit niet-resetbare Totaalteller
(zie tabel hieronder : 325415; 325471; 325527; 325583 .... )
of totalisatie van de pulsen per interval :
58; 56; 56; 56; 57...,
Digital Outputs 1 en 2 ( DO1 & DO2 )
2 robuuste relais, elk voorzien van een rode LED
Kunnen gestuurd worden door de iLOG ( Alarm )
of
Afstandsbediend door de gebruiker
( via de Webserver, SoAP Commands, SMS )
2 robuuste relais, elk voorzien van een rode LED
Kunnen gestuurd worden door de iLOG ( Alarm )
of
Afstandsbediend door de gebruiker
( via de Webserver, SoAP Commands, SMS )

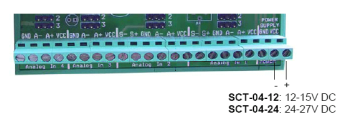

Voeding :
12-15 Vdc 1A of 24-27 Vdc
Bij voorkeur No-Break/UPS Voeding
In geval van stroomonderbreking herstart iLOG automatisch. Géén verlies van data.
12-15 Vdc 1A of 24-27 Vdc
Bij voorkeur No-Break/UPS Voeding
In geval van stroomonderbreking herstart iLOG automatisch. Géén verlies van data.
© Copyright: DataLog.be 2007
- de Ogenblikkelijke waarde bij het afsluiten van het meetinterval
- de Gemiddelde waarde over het meetinterval ( scanfrequentie ca. 1 sec)
- de Minimum waarde gedurende het meetinterval
- de Maximum waarde gedurende het meetinterval
- de INTEGRATIE over een bepaald meetinterval ( bv 1 uur )
Hierbij wordt er om de seconde gescand en aan het eind van het meetinterval wordt het geheel getotaliseerd in functie van de tijd.
Hierdoor bekomt men bv een uurdebiet vanuit een 4-20mA debietmeter.
Deze Meetwaarden worden weggeschreven naar het Excel-bestand
De Status van de Digital Inputs - bij het afsluiten van het meetinterval -
wordt weergegeven met I of 0 ( zie verder )
- de Gemiddelde waarde over het meetinterval ( scanfrequentie ca. 1 sec)
- de Minimum waarde gedurende het meetinterval
- de Maximum waarde gedurende het meetinterval
- de INTEGRATIE over een bepaald meetinterval ( bv 1 uur )
Hierbij wordt er om de seconde gescand en aan het eind van het meetinterval wordt het geheel getotaliseerd in functie van de tijd.
Hierdoor bekomt men bv een uurdebiet vanuit een 4-20mA debietmeter.
Deze Meetwaarden worden weggeschreven naar het Excel-bestand
De Status van de Digital Inputs - bij het afsluiten van het meetinterval -
wordt weergegeven met I of 0 ( zie verder )
25/09/2006 12:45:00 431.5 61.4 16.7 41.7 325415 000058 1 1 0 0
25/09/2006 13:00:00 436.9 61.4 16.6 43.5 325471 000056 1 1 0 0
25/09/2006 13:15:00 438.0 61.5 16.5 44.4 325527 000056 1 1 0 1
25/09/2006 13:30:00 439.4 61.4 16.5 44.7 325583 000056 1 1 0 1
25/09/2006 13:45:00 418.0 61.3 15.8 45.3 325640 000057 1 1 1 1
Date Time AI1 AI2 AI3 AI4 D.I.3 D.I.4 DI 3 4
25/09/2006 13:00:00 436.9 61.4 16.6 43.5 325471 000056 1 1 0 0
25/09/2006 13:15:00 438.0 61.5 16.5 44.4 325527 000056 1 1 0 1
25/09/2006 13:30:00 439.4 61.4 16.5 44.7 325583 000056 1 1 0 1
25/09/2006 13:45:00 418.0 61.3 15.8 45.3 325640 000057 1 1 1 1
Date Time AI1 AI2 AI3 AI4 D.I.3 D.I.4 DI 3 4
Voor de registratie van de ANALOGE MEETWAARDEN heeft men keuze uit :
|
ALARM LIST
|
|
|
|
|
|
DATE
|
TIME
|
|
CHANNEL
|
TYPE
|
|
04/01/2007
|
04:52:26
|
|
DI 3
|
H
|
|
04/01/2007
|
14:50:26
|
|
DO 2
|
H
|
|
04/01/2007
|
15:28:04
|
|
AI 2
|
L
|
|
04/01/2007
|
15:34:08
|
|
DI 4
|
H
|
|
04/01/2007
|
18:17:24
|
|
DI 3
|
L
|
DIGITALE TELLERS tellen de impulsen afkomstig van bv gasmeters, waterdebietmeters, brandstoftellers, electriciteitsmeters, Wattnode's, kopieertoestellen...enz.
Aan deze impulsen kunnen een "Pulsgewicht" en een Meeteenheid gegeven worden : bijvoorbeeld 1 puls = 0.015 M³
Zodoende gebeurt de registratie in Reële waarden en Eenheden.
Keuze uit Totaalteller of Totaal per meetinterval :
Totaalteller : bv bedrijfsurenteller : aan het einde van elk meetinterval wordt de "stand" van de teller opgeslaan in het Excelbestand.
De Teller blijft immer doortellen ( net als een kilometerteller van een auto)
Instelbare ALARMDREMPEL : bv tijd voor onderhoud bij tellerstand xxxxxxx
Totaal per meetinterval : bv electriciteitsverbruik : totaliseert aan het eind van elk meetinterval van bv 15 minuten het verbruik en registreert dit in het Excelbestand. De teller wordt dan terug op 0 gezet voor het volgende meetinterval.
Instelbare ALARMDREMPEL bij bv verbruik groter dan 12.75 kW per kwartier
Aan deze impulsen kunnen een "Pulsgewicht" en een Meeteenheid gegeven worden : bijvoorbeeld 1 puls = 0.015 M³
Zodoende gebeurt de registratie in Reële waarden en Eenheden.
Keuze uit Totaalteller of Totaal per meetinterval :
Totaalteller : bv bedrijfsurenteller : aan het einde van elk meetinterval wordt de "stand" van de teller opgeslaan in het Excelbestand.
De Teller blijft immer doortellen ( net als een kilometerteller van een auto)
Instelbare ALARMDREMPEL : bv tijd voor onderhoud bij tellerstand xxxxxxx
Totaal per meetinterval : bv electriciteitsverbruik : totaliseert aan het eind van elk meetinterval van bv 15 minuten het verbruik en registreert dit in het Excelbestand. De teller wordt dan terug op 0 gezet voor het volgende meetinterval.
Instelbare ALARMDREMPEL bij bv verbruik groter dan 12.75 kW per kwartier
Volt DC
4-20mA
%RH
pH
°C
P
kW
www.DATALOG.be
4 ANALOG INPUTS :
OPTIE : 3 extra ANALOG INPUT MODULES met elk 4 analoge ingangen: = Totaal van 16 Analoge Ingangen
OPTIE : 3 extra DIGITALE I/O MODULES met elk 4 digitale ingangen + 2 digitale uitgangen (relais) :
= Totaal van 16 Digitale Ingangen + 8 digitale uitgangen (relais)

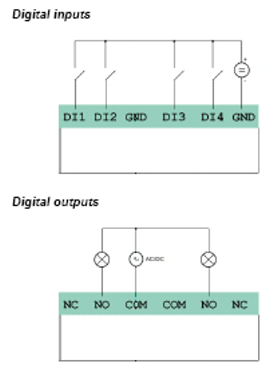

4 DIGITAL INPUTS (*) :
4 Digitale Ingangen: Digital Inputs DI1... DI4
Verbinden met + => Actief
Pull Up, max 100Hz
Met instelbare Alarm-wachttijd
Onderaan het Excelbestand met de meetwaarden komt de gehorodateerde ALARM LIST :
Registratie van de STATUS wijzigingen van de Digital Inputs,
Registratie van de ALARM toestanden van de Digital Inputs,
Digital Outputs en Analoge Inputs
Verbinden met + => Actief
Pull Up, max 100Hz
Met instelbare Alarm-wachttijd
Onderaan het Excelbestand met de meetwaarden komt de gehorodateerde ALARM LIST :
Registratie van de STATUS wijzigingen van de Digital Inputs,
Registratie van de ALARM toestanden van de Digital Inputs,
Digital Outputs en Analoge Inputs
2 DIGITAL OUPUTS :
(*) : 2 DIGITAL COUNTERS :
- 4 digitale ingangen 0.2Hz, Pull - 4 Status Led's digitale ingangen - Instelbare Alarmvertragingstijd
- 2 digitale uitgangen (relais) met 2 Status Led's . - Relais : 250Vac/10A
- Relais gestuurd door systeem ( iLOG Alarmen ) of afstandsbediend (Webserver, iBase, SMS, SoAP)
- Tot 3 GE-DIO-42-xx modules aansluitbaar => totaal van 16 digitale ingangen en 8 digitale uitgangen
- Eenvoudige Rail-Din montage - wordt aangesloten op de SCT-04 iLOGPlus Interface
- Combineerbaar met max 3 analoge ingangsmodules GE-AI4-12/24
- Voeding: 12Vdc 0.1A GE-DIO-42-12 of 24Vdc 0.1A GE-DIO-42-24
- Afmetingen : 53 x 90 x 58 mm
- 2 digitale uitgangen (relais) met 2 Status Led's . - Relais : 250Vac/10A
- Relais gestuurd door systeem ( iLOG Alarmen ) of afstandsbediend (Webserver, iBase, SMS, SoAP)
- Tot 3 GE-DIO-42-xx modules aansluitbaar => totaal van 16 digitale ingangen en 8 digitale uitgangen
- Eenvoudige Rail-Din montage - wordt aangesloten op de SCT-04 iLOGPlus Interface
- Combineerbaar met max 3 analoge ingangsmodules GE-AI4-12/24
- Voeding: 12Vdc 0.1A GE-DIO-42-12 of 24Vdc 0.1A GE-DIO-42-24
- Afmetingen : 53 x 90 x 58 mm
Voorbeeld uit Excelbestand van een iLOG: Meetinterval = 15 minuten
- Datum en uur
- Gemiddelde waarden Analoge ingangen AI1 tot AI4
- Stand TOTAALTELLER DI3
- Stand TELLER DI4 : geconfigureerd als totaal per meetinterval
- Status van de digitale Ingangen bij het afsluiten van het meetinterval
- Datum en uur
- Gemiddelde waarden Analoge ingangen AI1 tot AI4
- Stand TOTAALTELLER DI3
- Stand TELLER DI4 : geconfigureerd als totaal per meetinterval
- Status van de digitale Ingangen bij het afsluiten van het meetinterval
Differentiële Analoge Ingangen !!!
VOEDING :
GE-DIO-42-xx Extensie-module : 4 digitale Ingangen - 2 digitale uitgangen
GE-DIO-42-xx
- 4 differentiële analoge ingangen : 0-1Vdc - 0/4-20mA - AD592 digitale temperatuursensor - PT100 - RTD sensor
- 1mA Constant Current Source voor 4 PT100 sensoren.
- Instelbare Hoge en Lage Alarmdrempel per kanaal. Instelbare Alarmvertragingstijd
- 2 x 4 AlarmStatus Led's - Reset knop
- Eenvoudige Rail-Din montage - wordt aangesloten op de SCT-04 iLOGPlus Interface
- Tot 3 GE-AI4-12/24 modules aansluitbaar => totaal van 16 analoge ingangen
- Combineerbaar met max 3 digitale I/O modules GE-DIO-42-xx
- Voeding 12 of 24Vdc ( 12-30Vdc 50mA )
- Afmetingen : 53 x 90 x 58 mm
- 1mA Constant Current Source voor 4 PT100 sensoren.
- Instelbare Hoge en Lage Alarmdrempel per kanaal. Instelbare Alarmvertragingstijd
- 2 x 4 AlarmStatus Led's - Reset knop
- Eenvoudige Rail-Din montage - wordt aangesloten op de SCT-04 iLOGPlus Interface
- Tot 3 GE-AI4-12/24 modules aansluitbaar => totaal van 16 analoge ingangen
- Combineerbaar met max 3 digitale I/O modules GE-DIO-42-xx
- Voeding 12 of 24Vdc ( 12-30Vdc 50mA )
- Afmetingen : 53 x 90 x 58 mm
GE-AI4-12/24
GE-AI4-12/24 Extensie-module : 4 differentiële Analoge Ingangen - 12 bit
