SCOM-100 :
2 tot 18 Analoge Ingangen
Volt - 0/4-20mA - T° sensor -25/+105°C - Pt-100...
4 tot 36 Digitale Ingangen
4 tot 20 Digitale Uitgangen
Solid State Relais 250V 10 Amp
SCOM-100 GSM/GPRS
SMS ALARM Module
en Afstandsbediening
SMS ALARM Module
en Afstandsbediening

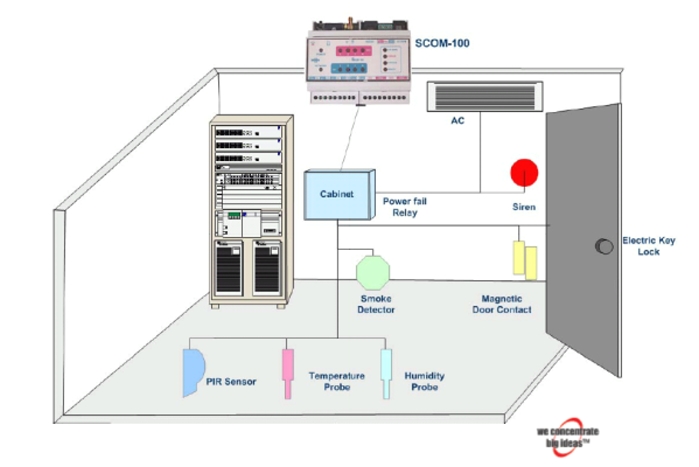

SCOM100 Folder :klik op de afbeelding om te vergroten
Analoge Ingangen :
q Analoge Ingang 1 voor aansluiting van :
0-10Vdc, 0-1Vdc, 0/4-20mA mits shunt of
AD592 Temperatuursensor (-25°C/+105°C)
q Analoge Ingang 2 voor aansluiting van 0/4-20mA
q Per kanaal 2 instelbare Alarmdrempels met Hysteresis
q Instelbare Alarmvertraging
q SMS Alarm en/of Sturing Digitale Uitgang (relais)
q Uitbreidbaar tot 18 Analoge Ingangen ( 4 x GE-AI-4 )
q Analoge Ingang 1 voor aansluiting van :
0-10Vdc, 0-1Vdc, 0/4-20mA mits shunt of
AD592 Temperatuursensor (-25°C/+105°C)
q Analoge Ingang 2 voor aansluiting van 0/4-20mA
q Per kanaal 2 instelbare Alarmdrempels met Hysteresis
q Instelbare Alarmvertraging
q SMS Alarm en/of Sturing Digitale Uitgang (relais)
q Uitbreidbaar tot 18 Analoge Ingangen ( 4 x GE-AI-4 )

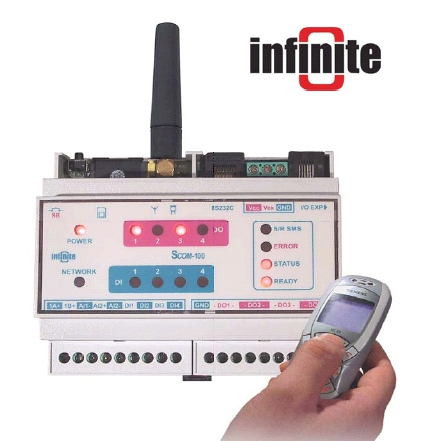

SCOM-100 Basismodule :

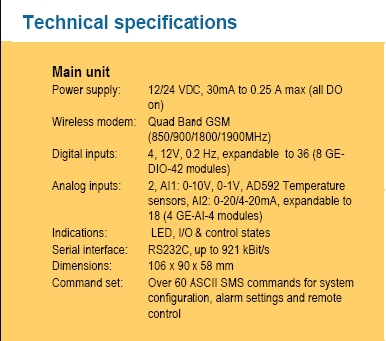

Technische Specificaties :
q Voeding 12Vdc of 24Vdc, 30mA tot 250 mA
q Quad Band GSM modem ( 850/900/1800/1900 Mhz)
q Afmetingen : 106 x 90 x 58 mm, Rail DIN
q Aan/Uit Schakelaar, Microfoon aansluiting
q Mini Antenne of Antenne op magnetische voet 1.5m
q RS232 aansluiting ( optionele USB-adapter)
q Expansion Module Aansluiting RJ45
q LED's : Power, GSM Network
q Functie LED's : Ready / Status / Error/ Send SMS
q Meer dan 60 ASCII SMS Commando's voor configuratie,
Alarm settings en Afstandsbediening
q Status opvraagbaar via eenvoudige SMS
q Tot 20 SMS ontvangers, met instelbare rechten
q SCHEDULER : 8 instelbare werkingscyclussen
q Gebruiksvriendelijke Windows Software
q Uitgebreide Handleidingen en Help
q Gratis Software & Firmware Upgrades (downloadbaar)
q Werkt Wereldwijd met prepaid of abonnement SIM-kaart
q SCADA over GPRS(*) - OPC Driver
(*) Voor GPRS kan Uw GSM Netwerk Provider een abonnement eisen.
q Voeding 12Vdc of 24Vdc, 30mA tot 250 mA
q Quad Band GSM modem ( 850/900/1800/1900 Mhz)
q Afmetingen : 106 x 90 x 58 mm, Rail DIN
q Aan/Uit Schakelaar, Microfoon aansluiting
q Mini Antenne of Antenne op magnetische voet 1.5m
q RS232 aansluiting ( optionele USB-adapter)
q Expansion Module Aansluiting RJ45
q LED's : Power, GSM Network
q Functie LED's : Ready / Status / Error/ Send SMS
q Meer dan 60 ASCII SMS Commando's voor configuratie,
Alarm settings en Afstandsbediening
q Status opvraagbaar via eenvoudige SMS
q Tot 20 SMS ontvangers, met instelbare rechten
q SCHEDULER : 8 instelbare werkingscyclussen
q Gebruiksvriendelijke Windows Software
q Uitgebreide Handleidingen en Help
q Gratis Software & Firmware Upgrades (downloadbaar)
q Werkt Wereldwijd met prepaid of abonnement SIM-kaart
q SCADA over GPRS(*) - OPC Driver
(*) Voor GPRS kan Uw GSM Netwerk Provider een abonnement eisen.
Digitale Ingangen :
q 4 Digitale Ingangen 12V , scanfrequentie 0.2Hz
4 Status LED's
q Instelbare Alarmvertraging
q SMS Alarm en/of Sturing Digitale Uitgang (relais)
q Uitbreidbaar tot 36 Digitale Ingangen ( 8 x GE-DI0-4 )
q 4 Digitale Ingangen 12V , scanfrequentie 0.2Hz
4 Status LED's
q Instelbare Alarmvertraging
q SMS Alarm en/of Sturing Digitale Uitgang (relais)
q Uitbreidbaar tot 36 Digitale Ingangen ( 8 x GE-DI0-4 )
Digitale Uitgangen :
q 4 Digitale Uitgangen : Relais 250V - 10Amp
4 Status LED's
q Sturing via Digitale Ingang en/of SMS
q Uitbreidbaar tot 20 Digitale Uitgangen ( 8 x GE-DI0-4 )
q 4 Digitale Uitgangen : Relais 250V - 10Amp
4 Status LED's
q Sturing via Digitale Ingang en/of SMS
q Uitbreidbaar tot 20 Digitale Uitgangen ( 8 x GE-DI0-4 )

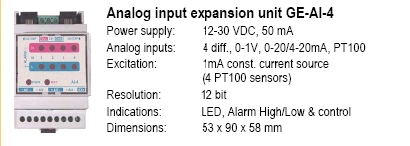

Analoge Uitbreidingsmodule GE-AI-4 :
q 4 Differentiële Analoge Ingangen voor aansluiting van :
0-1Vdc, 0/4-20mA, Pt-100 ( 4 x Pt-100, 1mA current )
q 2 X 4 Alarmstatus LED's
2 LED's Power & Control
q MAXIMUM 4 GE-AI-4 modules aansluitbaar
q 4 Differentiële Analoge Ingangen voor aansluiting van :
0-1Vdc, 0/4-20mA, Pt-100 ( 4 x Pt-100, 1mA current )
q 2 X 4 Alarmstatus LED's
2 LED's Power & Control
q MAXIMUM 4 GE-AI-4 modules aansluitbaar

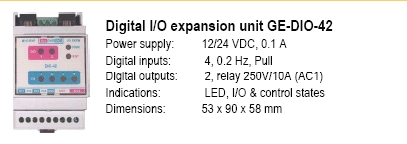

Digitale Uitbreidingsmodule GE-DIO-42 :
q 4 Digitale Ingangen, scanfrequentie 0.2 Hz
4 Status LED's Digitale Ingangen
q 2 Digitale Uitgangen : Relais 250V - 10Amp
2 Status LED's Digitale Uitgangen
Sturing via Digitale Ingang en/of SMS
q MAXIMUM 8 GE-DI0-4 modules aansluitbaar
q 4 Digitale Ingangen, scanfrequentie 0.2 Hz
4 Status LED's Digitale Ingangen
q 2 Digitale Uitgangen : Relais 250V - 10Amp
2 Status LED's Digitale Uitgangen
Sturing via Digitale Ingang en/of SMS
q MAXIMUM 8 GE-DI0-4 modules aansluitbaar
|
Maximum 12 GE Modules
|
ANALOGE INGANGEN
|
DIGITALE INGANGEN
|
DIGITALE UITGANGEN
|
|
SCOM-100
|
2
|
4
|
4
|
|
+ 1 x GE-AI-4
|
6
|
Zie GE-DIO42
|
Zie GE-DIO42
|
|
+ 2 x GE-AI-4
|
10
|
Zie GE-DIO42
|
Zie GE-DIO42
|
|
+ 3 x GE-AI-4
|
14
|
Zie GE-DIO42
|
Zie GE-DIO42
|
|
+ 4 x GE-AI-4
|
18
|
Zie GE-DIO42
|
Zie GE-DIO42
|
|
+ 1 x GE-DI0-42
|
Zie GE-AI-4
|
8
|
6
|
|
+ 2 x GE-DI0-42
|
Zie GE-AI-4
|
12
|
8
|
|
+ 3 x GE-DI0-42
|
Zie GE-AI-4
|
16
|
10
|
|
+ 4 x GE-DI0-42
|
Zie GE-AI-4
|
20
|
12
|
|
+ 5 x GE-DI0-42
|
Zie GE-AI-4
|
24
|
14
|
|
+ 6 x GE-DI0-42
|
Zie GE-AI-4
|
28
|
16
|
|
+ 7 x GE-DI0-42
|
Zie GE-AI-4
|
32
|
18
|
|
+ 8 x GE-DI0-42
|
Zie GE-AI-4
|
36
|
20
|
Uitbreidingsmodules :
DATALOG.BE Brusselsesteenweg 158, B-9300 AALST, België +32 473 325 882 mail@datalog.be
SCADA over GPRS
OPC Driver
Professional features - SCADA Remote IO over GPRS
An OPC driver is available for connecting SCOM-100 units to popular SCADA systems. A few SMS ASCII commands are used for setup and control of the GPRS functionality. The OPC server supports several, distributed SCOM-100 units, limited only by the total I/O number. Static IP or VPN network addresses for the SCOM-100 units are not required! All SMS functionality remains intact during GPRS operation.
An OPC driver is available for connecting SCOM-100 units to popular SCADA systems. A few SMS ASCII commands are used for setup and control of the GPRS functionality. The OPC server supports several, distributed SCOM-100 units, limited only by the total I/O number. Static IP or VPN network addresses for the SCOM-100 units are not required! All SMS functionality remains intact during GPRS operation.
.
Rechtstreeks aansluitbare Sensoren :
AD592 Digitale Temperatuur Sensor :
q -25°C/+105°C:
q Tweedraads aansluiting, gevoed door de SCOM
q Kabellengte 3 meter, uitbreidbaar tot 100m ( CAT 5 twisted pair kabel)
q -25°C/+105°C:
q Tweedraads aansluiting, gevoed door de SCOM
q Kabellengte 3 meter, uitbreidbaar tot 100m ( CAT 5 twisted pair kabel)
Temperatuur en %RH sensor - 2 x 4-20mA :
q Temperatuursensor 4-20mA
Bereik : -20°C/+80°C of 0°C/+50°C
q % Relatieve Vochtigheidssensor 4-20mA
Bereik : 0-100%RH
q Kabellengte 3 m, uitbreidbaar tot ca 1000m
q Temperatuursensor 4-20mA
Bereik : -20°C/+80°C of 0°C/+50°C
q % Relatieve Vochtigheidssensor 4-20mA
Bereik : 0-100%RH
q Kabellengte 3 m, uitbreidbaar tot ca 1000m
PT-100 3/4-draads :
q Bereik : -50°C/+80°C
q SCOM/ilOG levert 1mA "Constant Current" Stroombron
voor voeding PT-100
q Kabellengte : 3 meter
q Bereik : -50°C/+80°C
q SCOM/ilOG levert 1mA "Constant Current" Stroombron
voor voeding PT-100
q Kabellengte : 3 meter
Digitale Teller Uitbreidingsmodule GE-T :
q 4
4 Status LED's Digitale Ingangen
q
Sturing via Digitale Ingang en/of SMS
q MAXIMUM 8 -4 modules aansluitbaar
q 4
4 Status LED's Digitale Ingangen
q
Sturing via Digitale Ingang en/of SMS
q MAXIMUM 8 -4 modules aansluitbaar
